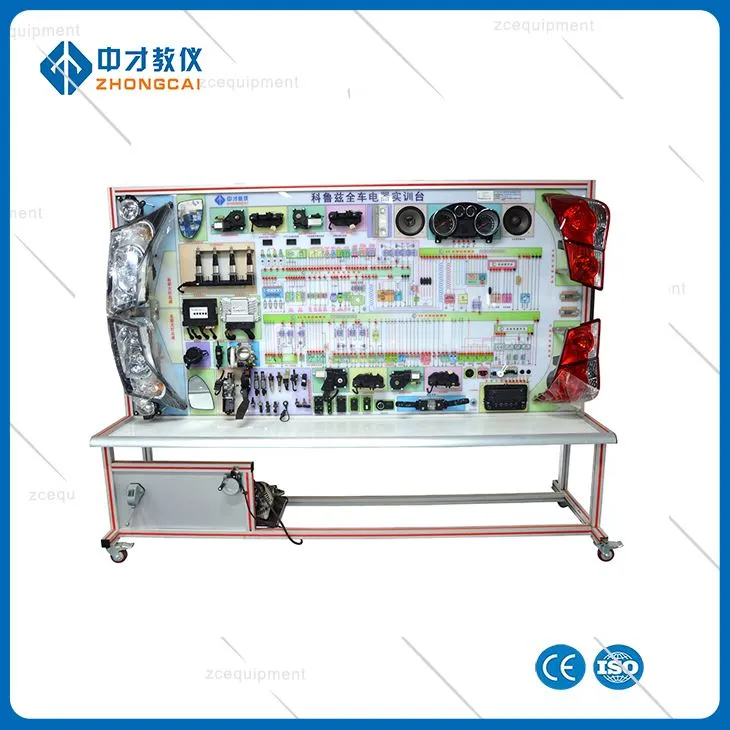

Bwrdd Addysg Trydanol Cyfan Modurol

Disgrifiad o'r cydrannau Automobile bwrdd addysg trydanol cyfan

(1) Terfynell canfod: wedi'i leoli yn y diagram cylched panel, a'r cysylltiad cylched o gydrannau allanol, canfod offeryn cyfleus amodau gwaith system drydanol y cerbyd;

(2) Bwrdd cylched canolog: yn bennaf y bwrdd cylched canolog ar gyfer dosbarthiad pŵer y bwrdd addysg drydanol gyfan Automobile;

(3) Taillight: Mae Taillight yn cynnwys golau stop, signal tro, golau brêc, golau gwrthdroi, golau niwl

(golau niwl chwith, nid yw golau niwl dde);

(4) Golau dan do: mae dwy stondin, mae un yn rheolydd switsh, a'r llall yn rheolydd switsh â gatiau;

(5) Golau plât trwydded: Mae'r golau plât trwydded yn cael ei oleuo pan fydd y golau bach yn cael ei droi ymlaen;

(6) prif oleuadau: yn bennaf mae ganddynt olau agos, trawst uchel a golau blaen bach; Wedi'i reoli gan switsh prif oleuadau;

(7) Lamp niwl: wedi'i reoli gan switsh lamp niwl, dim ond pan fydd y switsh golau yn cael ei droi ymlaen y gellir troi'r lamp niwl ymlaen;

(8) signal tro: mae'n gweithio pan agorir y switsh golau larwm perygl neu switsh signal tro;

(9) Golau dangosydd lled ochr chwith a dde: pan fydd y golau bach yn cael ei droi ymlaen, fe'i defnyddir ar gyfer dangosydd lled;

(10) switsh headlight: gan ddau stondinau, yr wyf yn rheoli goleuadau bach (gan gynnwys goleuadau parcio chwith a dde, taillights cefn a goleuadau plât trwydded) gwaith, II rheoli goleuadau bach a gwaith prif oleuadau ar yr un pryd (ar hyn o bryd drwy'r switsh cyfunol i newid gweithrediad golau) ar gyfer rheoli goleuadau bach, ger goleuadau, trawstiau uchel; Ar yr un pryd hefyd yn rheoli cyflenwad pŵer switsh lamp niwl; Ar yr un pryd, mae dwy gêr, rwy'n rheoli gwaith y goleuadau niwl blaen, II yn rheoli'r mae goleuadau niwl blaen a chefn yn gweithio ar yr un pryd; Cyflenwir cyflenwad pŵer y switsh lamp niwl gan y switsh lamp pen. Mewn geiriau eraill, dim ond pan fydd switsh y lamp niwl ymlaen (gradd I neu II) y gall y lamp niwl reoli gwaith y lamp niwl.

(11) switsh cyfunol: Automobile bwrdd addysg trydanol cyfan mae tri switshis, yn y drefn honno switsh golau, trowch signal switsh, switsh sychwr; Gellir defnyddio'r switsh golau ar gyfer y switsh y lamp golau pell ac agos a gweithrediad y lamp car ; Gall switsh signal troi reoli'r gwaith signal troi ochr chwith a dde; Mae gan y switsh sychwr bum gêr, sef gêr symud pwynt, offer stopio, gêr ysbeidiol, gêr araf a gêr cyflym.

(12) Newid golau rhybudd perygl: a ddefnyddir i reoli'r signalau troi blaen a chefn yn gweithio ar yr un pryd switsh;

(13) Switsh brêc: a ddefnyddir i reoli gwaith goleuadau brêc;

(14) Switsh bacio: a ddefnyddir i reoli gwaith goleuadau gwrthdroi;

(15) Switsh giât: a ddefnyddir i reoli'r gwaith lamp dan do;

(16) switsh addasu lamp offeryn: addasu disgleirdeb y switsh lamp offeryn;

(17) Corff throttle: a ddefnyddir i addasu cyflymder segur a chynyddu agoriad llif aer y system, fel bod yr injan yn gallu cyrraedd y cyflwr gweithio gofynnol; Synhwyrydd safle sbardun mewnol a synhwyrydd sefyllfa modur segur;

(18) Falf solenoid tanc carbon: rheoli agor a chau llwybr adfer tanc carbon;

(19) Synhwyrydd tymheredd injan: synhwyro tymheredd injan, tymheredd injan mewnbwn i ECU injan;

(20) Synhwyrydd cnoc: gall synhwyro cyflwr curiad yr injan a signal deflagration mewnbwn i'r injan ECU;

(21) Synhwyrydd sefyllfa crankshaft: signal sefyllfa crankshaft ymsefydlu, signal mewnbwn i ECU, tanio rheolaeth a phrif signal chwistrellu tanwydd;

(22) Synhwyrydd tymheredd cymeriant: wedi'i leoli ar y bibell cymeriant, a ddefnyddir ar gyfer sefydlu tymheredd cymeriant, mewnbwn signal tymheredd cymeriant i ECU;

(23) ECU: yn derbyn y signal o'r synhwyrydd, yn anfon y signal rheoli i'r actuator i gwblhau'r swyddogaeth reoli gyfatebol;

(24) Offeryn cyfun: arddangos cyflwr gweithio'r system;

(25) Siaradwr sain: yw sain y cludwr, a reolir gan y gwesteiwr sain;

(26) Gwesteiwr sain: y gwaith o reoli'r system sain;

(27) Generadur: codi tâl ar y batri a rheoli gwaith y dangosydd tâl;

(28) Cychwyn: y gydran a ddefnyddir i yrru'r olwyn hedfan wrth gychwyn;

(29) Cynulliad sychwr: mae yna bum gêr, yn y drefn honno gêr symud pwynt, gêr stopio, gêr ysbeidiol, gêr araf a gêr cyflym;

(30) pwmp golchi: a ddefnyddir ar gyfer cyflenwad dŵr golchi windshield flaen, a defnydd paru wiper;

(31) Cydosod pŵer: wedi'i leoli o dan y platfform, sy'n cynnwys modur, a ddefnyddir i bweru'r system codi tâl;

(32) Plwg gwreichionen a choil tanio: a ddefnyddir ar gyfer tanio;

(33) Taniwr sigaréts: gyda gwifren gwresogi, a ddefnyddir ar gyfer goleuadau sigaréts;

(34) Siaradwr dwy-dôn: actuator llais, rheolaeth switsh siaradwr llaw;

(35) Switsh corn: wedi'i leoli ar y switsh cyfun, rheoli gwaith y corn

(36) switsh rheoli tymheredd: rheoli gwaith y gefnogwr oeri, gêr uchel a gêr isel;

(37) Ffan dissipation gwres: a ddefnyddir ar gyfer afradu gwres o system injan;

(38) Drych rearview trydan: a reolir gan y switsh drych rearview trydan, a ddefnyddir i arsylwi ar amodau cefn y cludwr;

(39) Switsh addasiad drych rearview: newid i addasu lleoliad y lens drych rearview trydan;

(40) Uned rheoli canolog electronig system gysur: rheoli gwaith y system gysur;

(41) Uned reoli latching: y ddyfais ar gyfer rheoli'r clo rheoli canolog;

(42) Modur drws a ffenestr ac uned reoli: modur drws a ffenestr yw derbyn signalau a rheoli codi drysau a Windows; Uned reoli yw rheoli'r ddyfais modur clo;

(43) Switsh modur drws a ffenestr: rheoli lifft y ffenestr;

(44) Mae'r Automobile trydan addysg gyfan boardDriver switsh rheoli prif: gall y switsh reoli agor a chau y clo drws, rheoli codi'r blaen a chefn Windows, ac mae hefyd yn ddull diogelwch ffenestr (pan fydd y switsh modd diogelwch yn wedi'i agor, nid yw'r switsh ffenestr cefn ac ochr y teithiwr yn gweithio)
