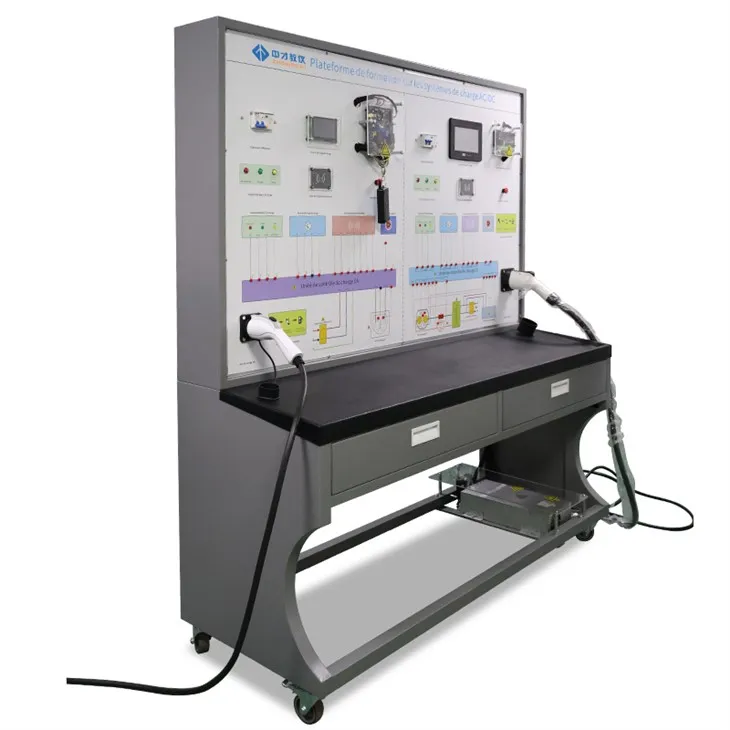

Bwrdd Hyfforddiant Codi Tâl AC/DC

Cyflwyniad Cynnyrch

Mae'rBwrdd Hyfforddi Codi Tâl AC/DCyn cael ei ddatblygu yn seiliedig ar asystem pentwr gwefru cerbydau trydan AC a DC safonol cenedlaethol newydd. Mae'n cynnwys affrâm hyfforddi symudolac apanel addysgu swyddogaethol, atgynhyrchu'n gywir strwythur, egwyddorion gweithio, a phroses gweithredu systemau gwefru cerbydau trydan.

Mae'r offer hyfforddi hwn wedi'i gynllunio i ddiwallu anghenion addysgu a hyfforddiant ymarferolsystemau rheoli gwefru cerbydau trydan, gan gynnwys cydnabyddiaeth strwythur system, dadansoddi egwyddor gweithio, hyfforddiant gweithredu, a diagnosis bai. Mae'n addas iawn ar gyfercolegau galwedigaethol, ysgolion technegol, a sefydliadau hyfforddi modurol.

Cyfansoddiad System

1. System Pile Codi Tâl AC

Mae'r system rheoli codi tâl AC yn cynnwys:

Switsh amddiffyn gollyngiadau

Rheolydd codi tâl AC

Dangosydd statws codi tâl

Sgrin arddangos

Modiwl darllenydd cerdyn

Cerdyn codi tâl

Switsh stop brys

Gwn gwefru AC a deiliad gwn gwefru

2. System Pile Codi Tâl DC

Mae'r system rheoli codi tâl DC yn cynnwys:

Switsh amddiffyn gollyngiadau

Rheolydd codi tâl DC

Dangosydd statws codi tâl

Sgrin arddangos

Modiwl darllenydd cerdyn

Cerdyn codi tâl

Switsh stop brys

Gwn gwefru DC a deiliad gwn gwefru

Swyddogaethau a Nodweddion Cynnyrch

Arddangosiad o Gyflwr Gwaith Gwirioneddol
Mae'r bwrdd hyfforddi yn dangos yn llawn nodweddion gweithio gwirioneddolSystemau gwefru cerbydau trydan AC a DC. Mae codi tâl yn cael ei gychwyn gan swiping cerdyn, ac mae data gwefru amser real yn cael ei arddangos ar y sgrin, gan ganiatáu i fyfyrwyr ddeall yn glir y broses codi tâl, egwyddorion system, gweithrediad offer, a chynnal a chadw sylfaenol.

Diogelu Diogelwch Cynhwysfawr
Mae'r system wedi'i chyfarparu âswitsh stop brys, gan alluogi toriad pŵer cyflym mewn sefyllfaoedd brys i sicrhau gweithrediad diogel yn ystod addysgu a hyfforddi.

Panel Addysgu Gwydnwch Uchel
Mae'r panel wedi'i wneud odeunydd plastig alwminiwm o radd uchel, sy'n cynnwys ymwrthedd effaith, ymwrthedd llygredd, gwrthsefyll tân, a gwrthsefyll lleithder. Gall myfyrwyr gymharu'n reddfoldiagramau cylched gyda chydrannau gwirioneddoli ddadansoddi strwythur system ac egwyddorion gweithio.

Terfynellau Profi Integredig
Mae terfynellau profi lluosog yn cael eu gosod ar y panel, sy'n caniatáu mesur signalau system gwefru AC/DC yn uniongyrchol, gan gynnwys:

Gwrthsafiad

Foltedd

Cyfredol

Amlder
Mae'r dyluniad hwn yn cefnogi-arbrofion trydanol a hyfforddiant diagnostig ymarferol.

Dyluniad Strwythur Ergonomig a Chadarn

Panel wedi'i ffurfio o1.5 mm oer-rolio dur, gan sicrhau ymddangosiad taclus a phroffesiynol

Ffrâm sylfaen wedi'i gwneud o strwythur dur wedi'i weldio gyda thriniaeth cotio wyneb

Offer gydahunan-cloi castersar gyfer symud yn hawdd a lleoli diogel

Integredigtua 40 cm ABS gwrth-lithriad a gwrth-bwrdd gwaith statig, sy'n addas ar gyfer gosod dogfennau ac offerynnau profi ysgafn

Wedi'i adeiladu-mewn Tool Storage Drawers
Darperir dwy drôr amsugnol, a defnyddir un ohonynt ar gyfer storio offer a ddefnyddir yn gyffredin, gan wella effeithlonrwydd a threfniadaeth hyfforddiant.

Paramedrau Technegol

Dimensiynau ffrâm: tua.1600 × 600 × 1700 mm

Math o bentwr codi tâl:AC codi tâl pentwr / DC codi tâl pentwr

Pŵer â sgôr:7 kW

Cerrynt allbwn: Llai na neu'n hafal i32 A

Foltedd mewnbwn:220 Vac ±20%

Rhyngwynebau cyfathrebu:RS485, Ethernet, GPRS diwifr, CAN

Lefel amddiffyn:IP54

Ein Mantais Unigryw 1: Offer Profi Proffesiynol wedi'u Cynnwys

Darperir y bwrdd hyfforddi hwn ag asystem offer integredig proffesiynol, sefddim yn safonol gyda chynnyrch llawer o gystadleuwyr, yn darparu cefnogaeth gyflawn ar gyfer addysgu ymarferol.

1. System Offeryn Integredig

Un{0}}darnGwactod ABS-dyluniad wedi'i ffurfio

Slotiau wedi'u haddasu yn seiliedig ar siapiau offer ac offerynnau

Storfa ganolog i atal colled neu ddifrod

Yn gwella effeithlonrwydd a safoni hyfforddiant yn sylweddol

2. Offerynnau Profi

Multimedr digidol clyfar gydagwrth{0}}sglodyn llosgiagwifrau prawf aur, cywirdeb ±0.5%

Lamp prawf wedi'i wneud odeunydd wedi'i inswleiddio â foltedd uchel, gan sicrhau diogelwch a dibynadwyedd

3. Rhestr Offer

Tyrnsgriw fflat × 1

Tyrnsgriw Phillips × 1

Lamp prawf × 1

Multimedr digidol × 1

Nwyddau traul × 1 set

Ein Mantais Unigryw 2: Adnoddau Addysgu Cyflawn wedi'u Cynnwys

Yn ogystal â chaledwedd, cyflwynir y cynnyrch hwn gydaadnoddau addysgu unigryw, cyflawni ateb integredig ooffer + offer + cwricwlwm.

1. Fideos Cyfarwyddiadol

-Fformat cwrs micro yn cwmpasu dadosod, gweithredu a diagnosis nam

Cydraniad fideo Yn fwy na neu'n hafal i1080P, cyfradd ffrâm Yn fwy na neu'n hafal i30 fps

Yn cefnogi -chwarae yn ôl terfynell ar gyfer ystafell ddosbarth ac ar ôl-dysgu yn y dosbarth

2. Addysgu Nodweddion Llestri Cwrs

Courseware ynyn cyfateb yn union i'r bwrdd hyfforddi hwn

Yn cynnwys lluniau offer go iawn, diagramau strwythurol, a sgrinluniau rhyngwyneb gweithredu

Yn nodi cydrannau allweddol, botymau a therfynellau gwifrau yn glir

Mae camau hyfforddi yn dilyn gweithdrefnau gweithredu gwirioneddol yr offer yn llym

3. Cynnwys y Cwrs yn Cynnwys

Trosolwg a chydnabyddiaeth system o'r bwrdd hyfforddi

Egwyddorion cydrannau craidd fel rheolyddion, synwyryddion ac actiwadyddion

Hyfforddiant gweithredu a phrofi sylfaenol gan ddefnyddio multimeters a lampau prawf

Modiwlau hyfforddi swyddogaeth arbennig a diagnosis namau cyffredin

Ymarferion ymarferol a modiwlau asesu sgiliau
