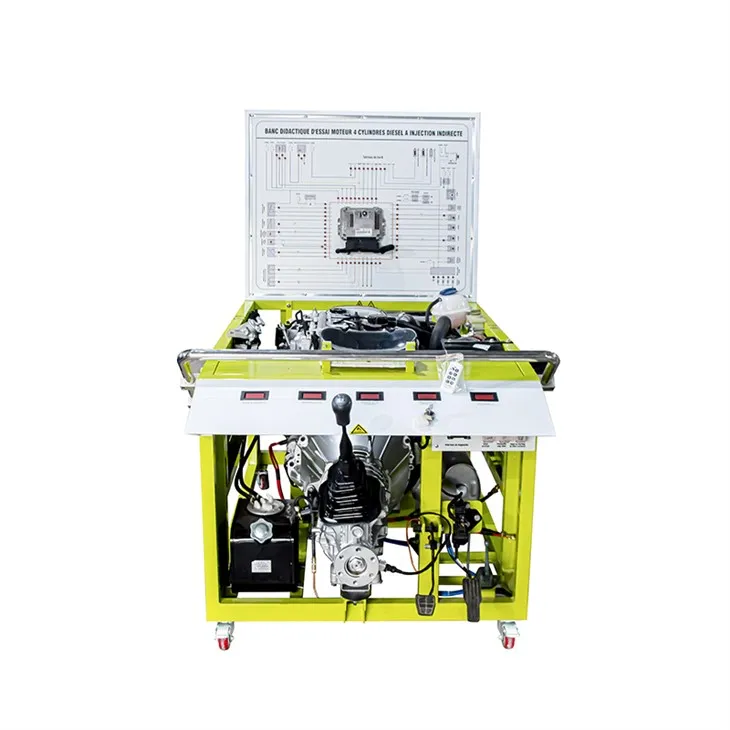

Llwyfan hyfforddi injan Lufeng

【Cyflwyniad Cynnyrch】
1. Mae llwyfan hyfforddi trawsyrru â llaw injan rheilffordd gyffredin diesel (pedwar silindr) yn seiliedig ar injan diesel rheilffordd gyffredin pwysedd uchel a reolir yn electronig, a all gyflawni gweithrediadau ymarferol ar yr injan yn cychwyn, yn cyflymu, yn arafu ac amodau gwaith eraill, ac yn wirioneddol yn dangos yn electronig strwythur injan diesel cyffredin-rheilffordd dan reolaeth a'r broses weithio.
2. Mae llwyfan hyfforddi trawsyrru llaw injan rheilffyrdd cyffredin diesel (pedwar silindr) yn addas ar gyfer anghenion addysgu'r ysgol ar gyfer hyfforddiant injan diesel rheilffordd cyffredin pwysedd uchel a reolir yn electronig a hyfforddiant cynnal a chadw. Gan gyfuno â chysyniadau addysgu modern, trefnir cydrannau ffisegol y system gerbydau wreiddiol ar y llwyfan Ar y silff; mae'r uned reoli modiwl yn tynnu diagram cylched lliw a diagram sgematig, ac yn sefydlu math o offer addysgu gwrthrych automobile gyda phanel arddangos llawdriniaeth a chabinet rheoli. Gall y llwyfan hyfforddi trawsyrru â llaw injan rheilffordd gyffredin diesel ddangos proses weithio pob actuator o'r system. Dangoswch y strwythur cydran, safle gosod, cysylltiad cylched, ac ati Gall ddiwallu anghenion addysgu cyfansoddiad strwythurol ac egwyddor weithio'r system yn systematig, ac mae'n addas ar gyfer hyfforddi ac asesu mewn ysgolion ar bob lefel.
3. Cryfhau gwybyddiaeth, dysgu, hyfforddiant ymarferol a galluoedd eraill myfyrwyr, sy'n ymgorffori'r dull addysgu o integreiddio theori ac ymarfer, ac sy'n fwy addas ar gyfer pwrpas a chymhwysiad addysgu modern.
4. Mae'r llwyfan hyfforddi yn hawdd i'w weithredu, yn gryno o ran strwythur, ac yn reddfol mewn delwedd reoli, sy'n gwneud y cysylltiad rhwng gwahanol gydrannau yn fwy clir ac ymarferol.
5. Swyddogaeth a hyfforddiant ymarferol y llwyfan hyfforddi hwn; ynghyd â dangosyddion perfformiad technegol y cerbyd gwirioneddol, mae'r panel prif lwyfan wedi'i gyfarparu â thwll canfod prawf allanol ac mae wedi'i atodi â diagram cylched wedi'i baentio, twll mesur, a diagram cyswllt cylched system, a all ddarparu cofnodion yn gyfleus o wahanol Actuator arferol gweithio a rhedeg data, deall a meistroli cyrsiau hyfforddi fel datrys problemau. Gwella dysgu myfyrwyr a diagramau cylched system wybyddol.

【Nodweddion】
1) Mae'r llwyfan hyfforddi trosglwyddo â llaw injan rheilffordd gyffredin diesel yn injan diesel rheilffordd gyffredin pwysedd uchel real a gweithredol a reolir yn electronig a throsglwyddiad â llaw (mae cyflymiad / arafiad / amodau segura yn normal), sy'n dangos yn llawn gyfansoddiad, strwythur a gwaith y proses injan diesel rheilffordd gyffredin pwysedd uchel a reolir yn electronig.
2) Mae panel y llwyfan hyfforddi wedi'i wneud o baneli alwminiwm-plastig gradd uchel gyda thrwch o 4mm, sy'n gwrthsefyll cyrydiad, yn gwrthsefyll effaith, yn gwrthsefyll llygredd, yn atal tân ac yn atal lleithder. Gan gymharu â'r diagram cylched a'r injan diesel rheilffordd gyffredin pwysedd uchel a reolir yn electronig, deall a dadansoddi egwyddor weithredol y system reoli.
3) Mae terfynellau canfod wedi'u gosod ar banel y llwyfan hyfforddi, a all ganfod yn uniongyrchol signalau trydanol pinnau synwyryddion, actuators, ac unedau rheoli injan ar y panel, megis gwrthiant, foltedd, cerrynt, signalau amledd, ac ati. .
4) Mae offerynnau modurol wedi'u gosod ar banel y llwyfan hyfforddi, a all arddangos newidiadau amser real mewn paramedrau megis cyflymder injan, tymheredd y dŵr, golau pwysedd olew, golau dangosydd codi tâl, a golau dangosydd bai system reoli electronig.
5) Mae gan y platfform hyfforddi sedd ddiagnostig, y gellir ei gysylltu â datgodiwr ceir arbennig neu gyffredinol, a gall gyflawni swyddogaethau hunan-ddiagnosis megis darllen codau nam, clirio codau nam, a darllen ffrydiau data ar gyfer yr injan. system reoli electronig.
6) Mae gan y platfform hyfforddi ddyfais rheoli sbardun, a all hwyluso cyflymiad ac arafiad yr injan.
7) Mae'r platfform hyfforddi wedi'i gyfarparu â dyfeisiau gosod ac amddiffyn megis y prif switsh pŵer, gorchudd amddiffynnol tanc dŵr, gorchudd amddiffynnol olwyn hedfan, a switsh stopio brys injan.
8) Mae countertop dur 20cm ar y sylfaen yn union o flaen y panel profi offer, sy'n gyfleus ar gyfer gosod deunyddiau a phrofi offerynnau.
9) Mae gwaelod y llwyfan hyfforddi wedi'i weldio â strwythur dur, mae'r wyneb yn cael ei drin â phroses chwistrellu, ac mae'r blaen / y ddwy ochr yn cael eu weldio â gwarchodwyr llaw crwn, gyda dyfais caster hunan-gloi, sy'n hyblyg, yn ddiogel, yn ddibynadwy ac yn ddibynadwy. gwydn.
10) Ffurfweddu gosod bai, gwerthuso, a systemau caffael data.

[Cyfluniad sylfaenol y llwyfan hyfforddi]
1 set o banel rheoli canfod (gyda therfynellau canfod amrywiol a diagramau cylched lliw) (bwrdd plastig alwminiwm 950 * 900 * 4mm)
1 set o glwstwr offerynnau
1 cyfrifiadur rheoli injan (ECU) (newydd)
1 sedd ddiagnostig (OBDⅡ)
1 switsh tanio
1 set o gydosod injan diesel rheilffordd gyffredin pwysedd uchel a reolir yn electronig
1 tanc tanwydd (10L)
1 set o ddyfais rheoli sbardun
1 set o bibellau derbyn a gwacáu
1 set o danc dŵr (gan gynnwys gorchudd amddiffynnol)
2 gefnogwr ar gyfer oeri electroneg (12V, 80W)
1 set o hidlydd aer a phibell cymeriant (car gwreiddiol)
1 batri (12V 80Ah)
1 set o rasys cyfnewid (gan gynnwys: prif ras gyfnewid, ras gyfnewid gychwyn, ras gyfnewid gefnogwr oeri, ras gyfnewid cynhesu ymlaen llaw, ac ati)
1 blwch ffiwsiau
1 prif switsh pŵer (50A)
1 stand symudol (gyda dyfais caster hunan-gloi) 1500 × 1000 × 1700mm (hyd × lled × uchder)
1 set o ddyfais efelychu a datrys problemau a chaffael data
1 hidlydd gronynnol tanwydd gosod
1 set o drosglwyddo
