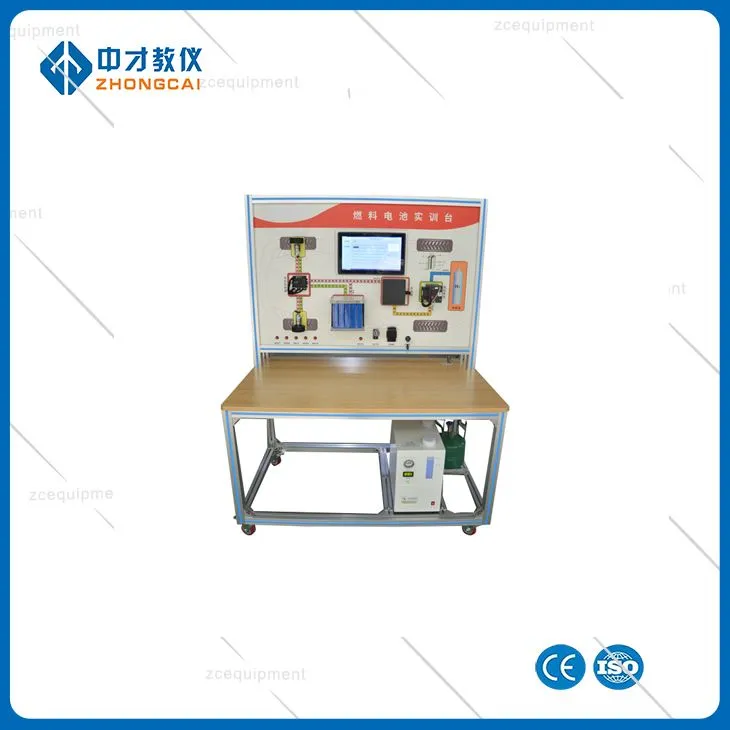

Mainc System Hyfforddi Celloedd Tanwydd Modurol

Cyflwyniad cynnyrch

Mae wedi'i wneud o gydrannau system adweithydd tanwydd hydrogen. Mae'n ofynnol dangos strwythur ac egwyddor weithredol system celloedd tanwydd ceir (hydrogen), ac efelychu proses weithio system celloedd tanwydd (hydrogen) yn ddeinamig, er mwyn dyfnhau dealltwriaeth myfyrwyr o strwythur ac egwyddor weithredol system tanwydd hydrogen. . Mae'n addas ar gyfer astudiaeth ddamcaniaethol a hyfforddiant cynnal a chadw ymarferol o system celloedd tanwydd ceir (hydrogen) mewn gwahanol fathau o golegau a sefydliadau hyfforddi.

Swyddogaethau cynnyrch

1. Mae'r offer yn arddangos egwyddor weithredol system ynni cerbydau celloedd tanwydd yn llwyr, yn dangos manteision storio hydrogen foltedd isel o danc storio hydrogen polymer metel, yn efelychu cyflwr gweithredu system ynni cerbyd celloedd tanwydd yn ddeinamig o dan lwythi gwrthiannol ac anwythol, a yn arddangos nodweddion a manteision system ynni cerbyd celloedd tanwydd yn ddeinamig;

2. Trwy fabwysiadu 4 terfynell monitro deallus a sgrin arddangos 4.3-modfedd, gellir casglu'r prif animeiddiad o statws gweithredu rhyngweithiol cydrannau craidd perthnasol celloedd tanwydd mewn amser real;

3. Mae'r derfynell monitro deallus yn casglu'r broses trosi allbwn ynni o gell tanwydd o hydrogen i'r adweithydd trwy haen trylediad, catalydd, pilen cyfnewid proton, ocsigen yn yr aer a throsi catalydd. Sut i gaffael celloedd tanwydd mewn amser real; Sut i wireddu'r trosi foltedd uchel o foltedd isel i brosesydd ECU, coil uwchradd coil cynradd, rectifier allbwn hwb bont; Cyflwr cromlin animeiddiad o sut i drosi cerrynt uniongyrchol allbwn yr adweithydd i AC tri cham trwy IGBT. Mae'r derfynell fonitro yn dangos cyflwr rhedeg y modur gyriant tri cham. Gellir gwireddu cyflymder segur a chyflymiad ac arafiad trwy ffurfweddu'r pedal cyflymydd.

4. Defnyddir y modur gyriant analog wedi'i osod ar y panel i adlewyrchu'r allbwn hydrogen o danc storio hydrogen i'r pentwr celloedd tanwydd. Ar ôl y pigiad atgyfnerthu, mae'r allbwn cerrynt DIRECT foltedd uchel yn cael ei drawsnewid i'r rheolydd modur ac mae'r allbwn cerrynt eiledol yn cael ei drawsnewid i yrru'r modur i weithredu, a all arddangos strwythur, cyfansoddiad ac egwyddor weithredol y system celloedd tanwydd yn llawn;

5. Gall efelychu'n ddeinamig pum amodau gwaith gan gynnwys cyflenwad nwy pentwr celloedd tanwydd, cynhyrchu pŵer pentwr, hwb cyflenwad pŵer, codi tâl cynhwysydd a rhedeg arferol, a chynorthwyo gyda lamp dŵr LED i adlewyrchu'r cyflwr llif ynni yn fwy gweledol;

6. Gall y ddyfais dewis gêr efelychu cyflwr rhedeg modur pŵer mewn moddau R, N a D. Gosodir switsh brêc i efelychu cyflwr adfer ynni brêc pan fydd y pedal brêc yn cael ei wasgu i lawr.

7, y panel gyda'r 4 mm o drwch neu ymwrthedd cyrydiad uwch, ymwrthedd effaith, ymwrthedd halogiad, atal tân, moistureproof, bwrdd model uwch aluminous, argraffu panel byth yn pylu strwythur cynllun car cell tanwydd cyfan a diagram egwyddor gwaith, gall myfyrwyr yn uniongyrchol rheoli diagram strwythur system ynni car celloedd tanwydd, dealltwriaeth a dadansoddiad o egwyddor gweithredu system ynni car celloedd tanwydd;

8, strwythur y platfform yw'r ffrâm aloi alwminiwm safonol genedlaethol, gan ddefnyddio 40mm × 40mm a 40mm × 80mm dau fath o broffiliau aloi alwminiwm integredig, ymwrthedd olew, ymwrthedd cyrydiad a chefnogaeth a sêl plât alwminiwm 4mm sy'n hawdd i'w glanhau, wedi'i fewnosod, y palmant wyneb o ansawdd uchel un-amser ffurfio plât cyfansawdd moistureproof a gwydn. Olwyn gyffredinol gyda swyddogaeth cloi ar y gwaelod, yn hawdd ei symud a'i thrwsio.

Cyfansoddiad cynnyrch

Efelychydd modur gyriant pŵer, rheolwr modur, atgyfnerthu celloedd tanwydd, pentwr celloedd tanwydd, tanc storio hydrogen, switsh rheoli gêr, cynhwysydd super, pedal cyflymydd, switsh brêc, dyfais cynhyrchu hydrogen, siasi symudol ac yn y blaen.

(4) Manylebau cynnyrch

Maint y cynnyrch: 1230 * 600 * 1780mm (hyd × lled × uchder)

Pŵer mewnbwn: AC220V 50Hz

Tymheredd gweithredu: -35 gradd ~ 40 gradd

Pwysau peiriant: 70kg
