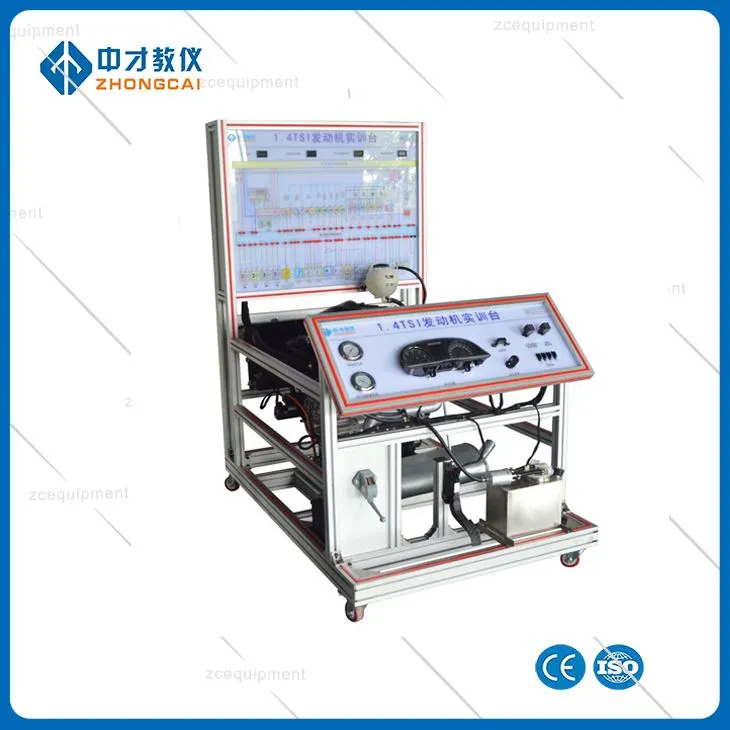

Offer Hyfforddi Diagnosteg Auto
2. Mae'r bwrdd addysgu wedi'i wneud o fwrdd alwminiwm-plastig uwch gyda gwrthiant effaith, ymwrthedd llygredd, ymwrthedd tân a gwrthsefyll lleithder. Mae'r wyneb yn cael ei drin gyda paent preimio gan ddiagram cylched lliw process.Fadeless arbennig a diagram egwyddor gweithio yn cael eu hargraffu ar y panel; Gall myfyrwyr ddeall a dadansoddi egwyddor weithredol system chwistrellu tanwydd electronig trwy gymharu'r diagram cylched a'r gwrthrych go iawn yn uniongyrchol.
3. Mae terfynellau canfod wedi'u gosod ar y bwrdd addysgu, a all ganfod yn uniongyrchol signalau trydanol cydrannau cylched system chwistrellu tanwydd electronig, megis ymwrthedd, foltedd, cerrynt, signalau amledd.
I. Cyflwyniad cynnyrch
Mae bwrdd addysgu system chwistrellu tanwydd electronig injan diesel rheilffordd cyffredin yn mabwysiadu system chwistrellu tanwydd electronig injan diesel rheilffyrdd cyffredin cynhyrchu ffisegol, yn arddangos yn llawn gyfansoddiad system chwistrellu tanwydd electronig injan diesel rheilffyrdd cyffredin a phroses weithio.
Mae'n addas ar gyfer addysgu theori system chwistrellu tanwydd injan diesel rheilffordd gyffredin a hyfforddiant cynnal a chadw.
Dau, injan hyfforddwr nodweddion swyddogaethol
1. Mae system chwistrellu tanwydd real a gweithredol injan diesel rheilffordd Great Wall Common yn dangos yn llawn gyfansoddiad a phroses waith y system chwistrellu tanwydd. Mae'r modur yn gyrru'r olwyn signal sefyllfa crankshaft i ddangos gweithrediad chwistrelliad tanwydd electronig.
2. Mae'r bwrdd addysgu wedi'i wneud o fwrdd alwminiwm-plastig uwch gyda gwrthiant effaith, ymwrthedd llygredd, ymwrthedd tân a gwrthsefyll lleithder. Mae'r wyneb yn cael ei drin gyda paent preimio gan ddiagram cylched lliw process.Fadeless arbennig a diagram egwyddor gweithio yn cael eu hargraffu ar y panel; Gall myfyrwyr ddeall a dadansoddi egwyddor weithredol system chwistrellu tanwydd electronig trwy gymharu'r diagram cylched a'r gwrthrych go iawn yn uniongyrchol.
3. Mae terfynellau canfod wedi'u gosod ar y bwrdd addysgu, a all ganfod yn uniongyrchol signalau trydanol cydrannau cylched system chwistrellu tanwydd electronig, megis ymwrthedd, foltedd, cerrynt, signalau amledd, ac ati.
4. Mae gan y bwrdd addysgu sedd diagnostig, y gellir ei gysylltu â datgodiwr cerbyd arbennig neu gyffredinol i ddarllen y cod bai, clirio'r cod bai, darllenwch y ffrwd data a swyddogaethau hunan-ddiagnosis eraill ar gyfer yr injan diesel rheilffyrdd cyffredin system chwistrellu.
5. Mae'r bwrdd addysgu wedi'i wneud o strwythur ffurfio plât oer 1.5mm gydag ymddangosiad hardd; Mae'r ffrâm waelod wedi'i weldio â strwythur dur, mae'r wyneb yn cael ei drin â phroses chwistrellu plastig, gyda dyfais caster hunan-gloi, ac mae sylfaen y bwrdd addysgu wedi'i gyfarparu gyda phen bwrdd o tua 40cm, sy'n gyfleus i osod data a phrofi offerynnau.
6. Mae'r bwrdd addysgu yn gweithio gyda chyflenwad pŵer AC 380V cyffredin, sy'n cael ei drawsnewid yn gyflenwad pŵer 12V DC trwy gywiro newidydd cylched mewnol, heb batri, gan leihau'r drafferth o godi tâl, mae gan gyflenwad pŵer 12V DC offer labordy swyddogaeth amddiffyn cylched byr. gwneuthurwr ar gyfer ysgol hyfforddi
Manylebau technegol
Dimensiynau (tua): 1600 × 700 × 1800mm (hyd × lled × uchder)
Cyflenwad pŵer allanol: AC 220V ± 10% 50Hz
Foltedd gweithio: DC 12V
Tymheredd gweithredu: -40 ℃ ~ + 50 ℃
