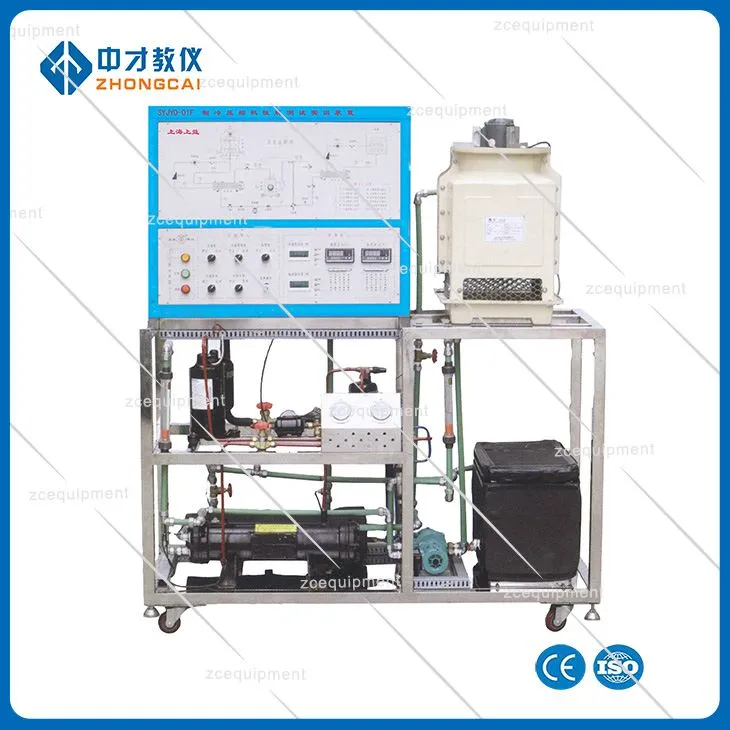

Dyfais Hyfforddi Prawf Perfformiad Cywasgydd Rheweiddio

& quot;ZCJYD-01F Dyfais Hyfforddiant Prawf Perfformiad Cywasgydd Rheweiddio" yn mabwysiadu system gylchrediad rheweiddio cywasgu stêm, yn meddu ar gydrannau go iawn o'r system rheweiddio fel cywasgydd rheweiddio, cyddwysydd ac anweddydd cwbl gaeedig, ac mae ganddo reoleiddiwr tymheredd deallus, mesurydd llif, mesurydd pwysau, foltmedr, amedr ac offer mesur eraill. Gall Dyfais Hyfforddi Prawf Perfformiad Cywasgydd Rheweiddio nid yn unig ddarparu hyfforddiant ymarferol ar fesur paramedrau perfformiad cywasgydd rheweiddio, ond hefyd arddangos a hyfforddi egwyddor sylfaenol y cylch rheweiddio. Mae'n berthnasol i addysgu a hyfforddi cyrsiau sy'n ymwneud â rheweiddio mewn colegau galwedigaethol.

1 Nodweddion dyfais

1. Dyfais Hyfforddiant Prawf Perfformiad Cywasgydd Rheweiddio yn cael ei sefydlu yn unol â safon ryngwladol GB / T 5773-2004 dull hyfforddi perfformiad o ddadleoli cadarnhaol cywasgydd rheweiddio, gyda"dull anweddydd cylchrediad oerydd hylif" fel y prif fesuriad a"dull calorimeter condenser water-cooled" fel y mesuriad ategol

2. Mae un uned rheweiddio yn cael ei fabwysiadu. Mae'r cyddwysydd a'r anweddydd yn gyfnewidwyr gwres dŵr cregyn a thiwb. Mae gan y system strwythur cryno, cynllun rhesymol ac ymddangosiad hardd

3. Mae Dyfais Hyfforddi Prawf Perfformiad Cywasgydd Rheweiddio yn cynnwys amddiffyniad gollyngiadau math o foltedd, amddiffyniad gollyngiadau math cyfredol, amddiffyniad gorlif, amddiffyn gorlwytho ac amddiffyn sylfaen, a all amddiffyn pobl ac offer yn effeithiol

2 Perfformiad technegol

1. cyflenwad pŵer mewnbwn: gwifren un cam tri ~ 220V± 10% 50Hz

2. Amgylchedd gwaith: tymheredd - 10 ℃ ~ + 40 ℃, lleithder cymharol ＜ 85|% (25 ℃), uchder ＜ 4000m

3. Dyfais capasiti: ＜ 2.5kva

4. Oergell: R22

5. Gallu rheweiddio: 1.3KW

6. Pwysau: 100kg

7. Dimensiwn cyffredinol: 120cm x60cm x142cm

3Cyfluniad a swyddogaethau sylfaenol

1. panel rheoli

Mae Dyfais Hyfforddi Prawf Perfformiad Cywasgydd Rheweiddio yn mabwysiadu strwythur chwistrellu plastig grawn trwchus matte haen dwbl, gyda siâp newydd. Trefnir y system rheweiddio ar yr haen uchaf, a all arddangos strwythur y system rheweiddio yn weledol; Mae'r blaen wedi'i gyfarparu â rheolaeth pŵer a phanel swyddogaeth offeryn mesur. Mae pedair olwyn gyffredinol gyda breciau wedi'u gosod ar y gwaelod er mwyn eu symud a'u gosod yn hawdd.

2. uned reoli AC

Cyflenwad pŵer gwifren un cam tri 220V AC, mae'r prif gyflenwad pŵer yn cael ei reoli gan amddiffynnydd cerrynt gollyngiadau, a'r cerrynt gweithredu yw 30mA

3. system rheweiddio

Cywasgydd cwbl gaeedig 1c, cyddwysydd cragen llorweddol a thiwb, gwydr golwg hylif, hidlydd sych, falf sbardun â llaw, cronfa hylif ac anweddydd sych

4. System ddŵr sy'n cylchredeg

(1) 2 pympiau dŵr

Y prif baramedrau technegol yw:

Pŵer graddedig: 95w

Lifft â sgôr: 6M

Llif graddedig: 1.08 m3 / h

(2) 2 danc dŵr

Mae wedi'i wneud o ddur di-staen, gan gynnwys tanc dŵr sy'n cylchredeg cyddwysydd a thanc dŵr sy'n cylchredeg anweddydd

(3) 1 gwresogydd (pŵer 1000W)

Gellir addasu'r pŵer allbwn trwy potentiometer i gynhesu dŵr sy'n cylchredeg yr anweddydd

5. Offeryn mesur

(1) 2 mesurydd pŵer (lefel cywirdeb 0.5)

Mesurwch y pŵer gwresogi a'r pŵer cywasgydd yn y drefn honno. Mae dull rheoli deallus deialog dyn-peiriant yn cael ei wireddu trwy reolaeth allweddol a ffenestr arddangos ddigidol, a all fesur y pŵer gweithredol, pŵer adweithiol, ffactor pŵer, foltedd, cerrynt, amlder a phriodweddau llwyth y llwyth; Gall storio a holi 15 grŵp o ddata prawf pŵer a ffactor pŵer

(2) 1 thermomedr arddangos digidol (lefel cywirdeb 0.5)

Defnyddir ymwrthedd platinwm PT100 fel y synhwyrydd, a'r ystod fesur yw - 50 ~ 150 ℃. Mae 8 grŵp o baramedrau tymheredd yn cael eu mesur trwy newid allwedd piano, gan gynnwys tymheredd porthladd sugno cywasgwr, tymheredd porthladd gwacáu cywasgwr, tymheredd allfa'r cyddwysydd, tymheredd mewnfa anweddydd, tymheredd mewnfa dŵr cyddwysydd, tymheredd allfa dŵr cyddwysydd, tymheredd mewnfa dŵr anweddydd a thymheredd allfa ddŵr anweddydd

(3) 2 fesurydd pwysedd gwactod (lefel cywirdeb 2.5)

Yr ystod fesur yw -0.1 ~ 1.5MPa a -0.1 ~ 3.5Mpa, ac mae pwysedd ochr pwysedd isel a gwasgedd ochr pwysedd uchel y system rheweiddio yn cael eu mesur mewn amser real yn y drefn honno

(4) 2 lifmeter (dosbarth cywirdeb 0.5)

Defnyddir rotameter gwydr gydag ystod fesur o 16 ~ 160ml / min i fesur llif dŵr oeri y cyddwysydd ac anweddydd yn y drefn honno

6. Offeryn rheoli

Un rheolydd pwysedd uchel ac isel: monitro pwysedd ochr pwysedd isel a phwysedd ochr pwysedd uchel y system rheweiddio mewn amser real. Pan fo'r pwysedd uchel yn uwch na'r gwerth gosodedig neu pan fo'r pwysedd isel yn is na'r gwerth gosodedig, mae'r rheolydd yn anfon signal rheoli i dorri cyflenwad pŵer y cywasgydd i ffwrdd.

4Prosiect hyfforddi

1. Byddwch yn gyfarwydd â strwythur sylfaenol ac egwyddor weithredol system gylchrediad rheweiddio cywasgu stêm

2. Deall perfformiad a dull cymhwyso cywasgydd rheweiddio dadleoli cadarnhaol safon ryngwladol GB / t5773-2004

3. Defnyddiwch ddull cylchrediad oerydd hylif anweddydd (prif ddull mesur) i gyfrifo cynhwysedd oeri y mecanwaith cywasgu rheweiddio

4. Cyfrifwch gynhwysedd oeri y cywasgydd rheweiddio trwy ddefnyddio dull cydbwysedd gwres (dull mesur ategol) y cyddwysydd wedi'i oeri â dŵr

5. Cyfrifo a dadansoddi gwall cymharol y prif gapasiti a'r capasiti oeri mesuredig ategol

6. Cyfrifo a dadansoddi cymhareb effeithlonrwydd ynni'r uned rheweiddio
