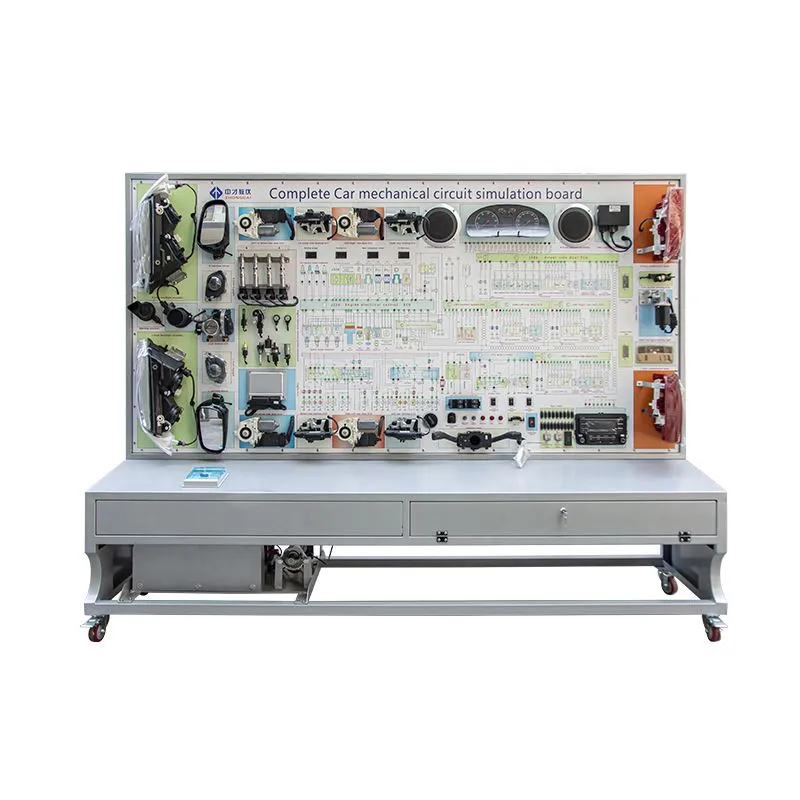

Y System Drydanol Cerbyd Cyflawn

Cyflwyniad Cynnyrch

Mae'r ddyfais hon yn seiliedig ar system electronig a thrydanol modurol Volkswagen Passat, gan arddangos cyfansoddiad a phrosesau gweithio amrywiol systemau yn effeithiol, gan gynnwys y system offeryn, system goleuo, system goleuo, system sychwr, system gychwyn, system wefru, a system danio. Mae'n addas ar gyfer anghenion addysgu colegau technegol galwedigaethol uwchradd ac uwch, sefydliadau addysg gyffredinol, a sefydliadau hyfforddi ar gyfer hyfforddiant damcaniaethol ac ymarferol mewnsystemau trydanol cerbyd cyflawn.

Nodweddion Swyddogaethol

Systemau Gweithredol Realistig:

Mae'r ddyfais hon yn cynnwys system modurol electronig a thrydanol gwbl weithredol, sy'n dangos strwythur ysystem drydanol cerbyd cyflawn, gan gynnwys y system offeryn, system goleuo, system goleuo, system wiper, system gychwyn, system codi tâl, a system tanio.

Arddangosiadau Rhyngweithiol:

Gall defnyddwyr drin switshis a botymau trydanol amrywiol i ddangos yn realistig brosesau gweithio'r system offeryn, system oleuo, system oleuo, system sychu, system gychwyn, system wefru, a system danio, gan helpu myfyrwyr i ddeall swyddogaethau'r system danio.system drydanol cerbyd cyflawn.

Porthladdoedd Mesur a Hyfforddiant Sgiliau:

Mae gan bob cydran drydanol ar y panel hyfforddi borthladdoedd mesur. Trwy gyfeirio at y diagramau cylched cyfatebol neu'r ddogfennaeth atgyweirio a defnyddio offerynnau megis osgilosgopau ac amlfesuryddion, gall myfyrwyr ddatblygu eu sgiliau darllen diagramau a mesur signalau amrywiol sy'n gysylltiedig â'rsystem drydanol cerbyd cyflawn.

Terfynellau Profi Uniongyrchol:

Mae terfynellau profi wedi'u gosod ar y panel hyfforddi sy'n caniatáu mesur signalau trydanol yn uniongyrchol o wahanol gydrannau cylchedau system drydanol y cerbyd, gan gynnwys signalau gwrthiant, foltedd, cerrynt ac amledd.

Adeiladu Gwydn:

Mae'r llwyfan hyfforddi wedi'i wneud o ddur o ansawdd uchel, sy'n cynnwys cryfder uchel, ymwrthedd cyrydiad, a hyd oes hir. Mae'n mynd trwy broses chwistrellu ar gyfer ymddangosiad deniadol a phen uchel. Mae'r platfform wedi'i gyfarparu â casters hunan-gloi, gan sicrhau symudedd hawdd, diogelwch, dibynadwyedd a gwydnwch.

Trwy'r ddyfais hon, gall myfyrwyr feistroli'rsystem drydanol cerbyd cyflawny Volkswagen Passat, gan osod sylfaen gadarn ar gyfer datblygu eu sgiliau proffesiynol.

Gwiriadau Cyn Llawdriniaeth

Gwiriwch fod foltedd y batri yn normal cyn gweithredu mainc arbrawf trydanol y cerbyd.

Sicrhewch fod y cysylltiadau cyfrifiadurol yn ddiogel.

Archwiliwch y cebl pŵer am unrhyw ddatgysylltu neu ddifrod inswleiddio.

Gwiriwch fod y ceblau batri wedi'u cysylltu'n iawn.

Sicrhewch fod y switsh efelychu bai yn y safle cywir.

Trowch y switsh tanio i'r safle ON a gwiriwch y panel offeryn a'r gwifrau am unrhyw annormaleddau. Os yw popeth yn normal, trowch bob switsh golau ymlaen i wirio bod yr holl oleuadau'n gweithio'n iawn. Pwyswch y botwm corn i sicrhau bod y corn trydan yn gweithio. Pwyswch y switshis cyfatebol i wirio bod pob modur yn gweithredu'n normal. Parhewch â phrofion neu fesuriadau dim ond os yw popeth yn gweithio'n iawn.

Gweithdrefnau Gweithredu Cynnyrch

Gweithrediadau Canfod Nam:

Defnyddiwch amlfesurydd i wirio'r cydrannau canlynol:

Gwiriwch Foltedd Batri:

Gwiriwch fod foltedd y batri yn normal ac y gall ddarparu 12V i'r llinell bŵer gyson.

Gwiriwch Switsys Golau:

Trowch y switsh golau ymlaen i'r safle cyntaf a gwiriwch a yw'r goleuadau parcio blaen a chefn yn goleuo'n iawn, yn ogystal â'r panel offeryn a'r goleuadau plât trwydded. Newidiwch i leoliad y golau niwl a gwiriwch a yw'r goleuadau niwl blaen a chefn yn goleuo'n iawn.

Gwiriwch Headlight Dimmer Switch:

Gweithredwch y switsh pylu prif oleuadau i wirio a yw'r trawstiau uchel, y trawstiau isel, a'r goleuadau pasio yn gweithio'n gywir.

Gwiriwch Switch Signal Turn, Switsh Golau Rhybudd, Newid Golau Gwrthdroi, Swits Golau Brake, a Botwm Corn:

Gweithredwch y switsh signal troi a gwiriwch a yw'r signalau troi i'r chwith a'r dde yn fflachio'n gywir.

Pwyswch y botwm golau rhybudd i wirio bod y goleuadau rhybuddio blaen a chefn yn fflachio'n iawn.

Pwyswch y switsh golau gwrthdro i sicrhau bod y goleuadau cefn yn goleuo'n gywir.

Pwyswch y switsh golau brêc i wirio a yw'r goleuadau brêc a'r golau brêc wedi'u gosod yn uchel yn goleuo'n iawn.

Gwiriwch Switsys Ffenestr Pŵer, Switshis Addasu Drych, a Swiper Wiper:

Pwyswch bob switsh ffenestr pŵer i wirio bod y moduron ffenestr pŵer cyfatebol yn gweithredu'n normal.

Cylchdroi'r switsh addasu drych i wirio a yw'r drychau cyfatebol yn symud yn ôl y disgwyl.

Gosodwch y switsh sychwr i'r safle priodol a gwiriwch a yw'r modur sychwr yn gweithio'n iawn.

Diffygion ac Atebion Cyffredin

Cynnal a Chadw a Gofal

Er mwyn sicrhau bod y system yn ddiogel ac yn ddibynadwy, datgysylltwch y cyflenwad pŵer a chael gwared ar derfynell negyddol y batri ar ôl cwblhau'r profion.

Peidiwch â gosod y fainc arbrawf mewn amodau rhy llaith neu mewn golau haul uniongyrchol.

Er mwyn atal ymyrraeth, osgoi gosod deunyddiau magnetig ger yr offer.

Yn ystod gweithrediad y fainc arbrawf, peidiwch â phlygio neu ddad-blygio cysylltwyr cylched ar hap i osgoi difrod damweiniol.

Rhagofalon Defnydd

Peidiwch â phlygio neu ddad-blygio cysylltwyr ECU cyn tynnu terfynell negyddol y batri.

Peidiwch â phlygio neu ddad-blygio unrhyw gysylltwyr pan fydd y switsh tanio yn y sefyllfa "YMLAEN".

Wrth ddefnyddio offer diagnostig, sicrhewch fod y dulliau defnydd cywir yn cael eu dilyn.

Peidiwch â mesur gwrthiant synwyryddion neu actuators trwy borthladdoedd prawf tra bod y switsh tanio yn y sefyllfa "ON". Os oes angen, rhaid cymryd mesuriadau o dan arweiniad hyfforddwr gyda'r switsh tanio yn y sefyllfa "OFF". Rhowch sylw i ddulliau mesur cywir.

Ail-wefru'r batri yn rheolaidd yn ôl yr angen.
