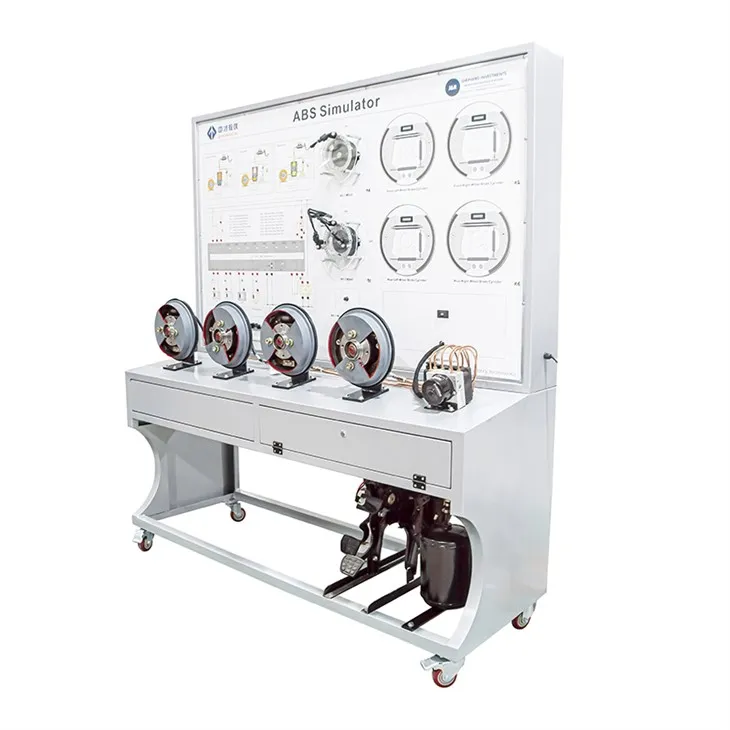

Hyfforddwr Modurol System Brecio Volkswagen ABS

Hyfforddwr modurol system frecio Volkswagen ABS
I. Cyflwyniad cynnyrch
Mae bwrdd addysgu system brecio ABS Automobile wedi'i wneud o system brecio ABS, sy'n dangos yn llawn strwythur cyfansoddiad a phroses waith system brecio ABS.
Mae'n addas ar gyfer anghenion addysgu theori a hyfforddiant cynnal a chadw system brecio ABS mewn ysgolion.
Dau, nodweddion swyddogaethol hyfforddwr modurol system frecio Volkswagen ABS
1. System brecio ABS weithredol go iawn, arddangoswch gyfansoddiad system brecio ABS a'r broses weithio yn llawn.
Gall rheoli gweithrediad pob math o switshis ddangos y system rheoli electronig brêc ABS deinamig (cyflwr falf solenoid) broses weithio.
2. Mae wyneb y bwrdd addysgu wedi'i wneud o fwrdd alwminiwm-plastig datblygedig sy'n gallu gwrthsefyll effaith, llygredd, tân a lleithder, ac mae'r wyneb yn cael ei drin gan primer chwistrellu proses arbennig; Mae gan argraffu panel ddiagram cylched di-liw a diagram egwyddor weithio na fydd byth yn pylu; Gall myfyrwyr gymharu'r diagram cylched a'r gwrthrych yn uniongyrchol, deall a dadansoddi egwyddor weithredol system rheoli trydan trawsyrru deinamig.
3. Mae terfynellau canfod yn cael eu gosod ar banel y bwrdd addysgu, a all ganfod yn uniongyrchol signalau trydanol cydrannau cylched y system brecio ABS, megis gwrthiant, foltedd, cerrynt, signalau amledd, ac ati.
4. Mae'r offer wedi'i gyfarparu â sedd diagnostig, y gellir ei gysylltu â datgodiwr car arbennig neu gyffredinol, a chyflawni swyddogaethau hunan-ddiagnosis fel darllen cod bai, clirio cod bai a llif data darllen ar gyfer system brecio ABS.
5. Mae rhan panel yr offer yn mabwysiadu strwythur ffurfio stampio plât oer 1.5mm, ymddangosiad hardd; Mae'r ffrâm waelod wedi'i weldio â strwythur dur, ac mae'r wyneb yn cael ei drin â phroses chwistrellu plastig. Mae ganddo ddyfais caster hunan-gloi. Mae'r pen bwrdd o tua 40cm wedi'i gyfarparu ar waelod y bwrdd addysgu, sy'n gyfleus ar gyfer gosod data a phrofi offerynnau.
6. Mae'r offer yn defnyddio cyflenwad pŵer AC 220V cyffredin, sy'n cael ei drawsnewid yn gyflenwad pŵer 12V DC trwy rectifier trawsnewidydd cylched mewnol, heb fod angen batri, gan leihau'r drafferth o godi tâl. Mae gan y cyflenwad pŵer 12V DC y swyddogaeth o atal cylched byr.
Dimensiynau: 1240 × 600 × 1700mm (hyd × lled × uchder)
Cyflenwad pŵer allanol: AC 220V ± 10 y cant 50Hz
Foltedd gweithredu: DC 12V
Tymheredd gweithredu: -40 gradd ~ plws 50 gradd
Lliw: 7032
Pibell ddur: 40 * 40 * 3mm
Cabinet: plât oer 1.5mm yn cael ei wasgu a'i ffurfio, ac mae drws cynnal a chadw wedi'i osod ar y cefn;
Casters symudol: 100 * 60mm

Iv. Ffurfwedd Sylfaenol (fesul uned)
Rhif cyfresol Enw Manylebau Model Nifer yr unedau
Cabinet panel rheoli canfod gyda bwrdd wyneb wedi'i gyfarparu â therfynellau canfod amrywiol a diagram cylched lliw a diagram egwyddor gweithio
(Panel: 1200 * 900 * 4mm) Set 1
2 cyfrifiadur rheoli system brêc ABS (ECU) llawes car gwreiddiol 1
3 Switsh tanio 1
4 sedd diagnostig car gwreiddiol 1
5 car gwreiddiol cynulliad pwmp ABS 1
6 dangosydd ABS llawes car gwreiddiol 1
7 Car gwreiddiol y brif daith gyfnewid 1
8 Dyfais cyflymder olwyn addasadwy (gyda synhwyrydd) Shanghai Top Bang PCS 4
9 set modur DC 4
10 switsh brêc yn unig 1
11 Llawes trawsnewidydd pŵer 1
12 Switsh amddiffyn gollyngiadau ac ategolion set Shanghai Dingbang 1
13 Llwyfan symudol (gyda dyfais caster hunan-gloi) 1240 × 600 × 1700mm (hyd × lled × uchder) 1
14. Efelychu nam a dyfais datrys problemau
