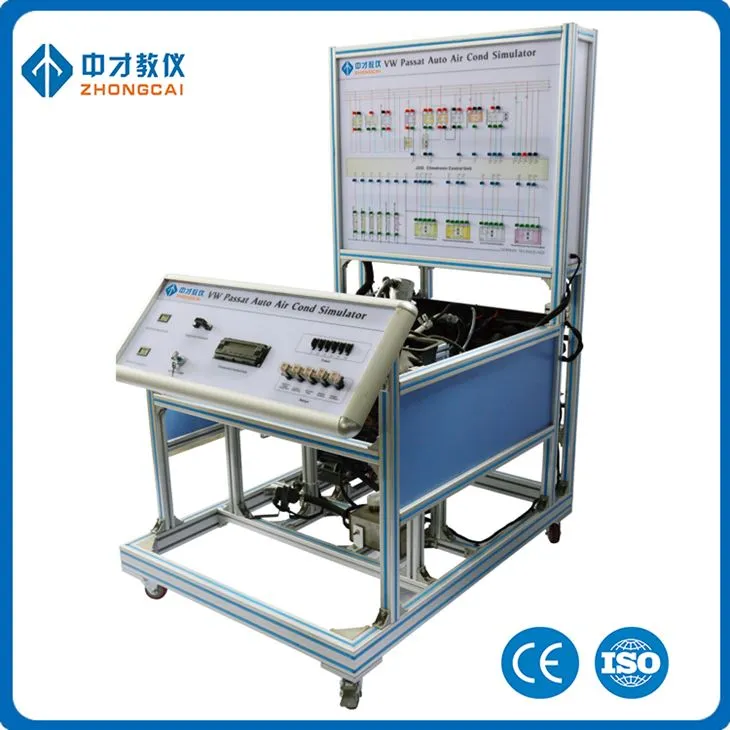

Bwrdd Hyfforddi System Awyru a Rheoli Hinsawdd

Bwrdd Hyfforddi System Aerdymheru a Rheoli Hinsawdd

– Cyflymder ffan llif aer

– Safleoedd fflap llif aer

– Y tymheredd mewnol (y tu mewn)

– Mae'r rhefru R134a pwysau yn newid yn dibynnu ar gyflymder y ffan rheiddiaduron oeri

– Mae cyfradd y tymheredd yn newid yn dibynnu ar gyflymder ffan rheiddiaduron llif aer

– Safle fflap llif aer yn ôl moddau gweithredu: dadmer, ailgylchu aer (aer ffres) neu droedle

• Mae gan y bwrdd hyfforddi ddiagram gyda LED sy'n dangos dulliau gweithredu'r allfeydd a'r fflapiau;

• Mae gan y bwrdd hyfforddi ddiagram gwifrau trydan cyflawn gydag adeiladwyd – mewn plwg banana

neidiau ar gyfer mesuriadau ac efelychu codau bai'r system;

• Y gallu i efelychu mwy na 15 nam ar y system drwy ddatgysylltu neidiau plygiau banana. Y gallu i fonitro dull newid pob cydran system;

• Mae gan y bwrdd hyfforddi foltmedr integredig. Mae'n dangos foltedd cydrannau system electronig:

• – G92 Rheoli potensial echddygol ar gyfer fflap tymheredd

– G114 Rheoli potensial moduron, fflap troed/dadrewi

– G112 Rheoli potensial moduron, fflap canolog

– G113 Rheoli potensial moduron, fflap llif aer

– G89 Synhwyrydd tymheredd dwythell yfed aer ffres

– G191 Vent. anfonwr tymheredd, canolwr

– G192 Vent. anfonwr tymheredd, troedle

– G17 Synhwyrydd tymheredd amgylchynol

• Mae'r thermomedr integredig yn dangos y newid yn y tymheredd yn dibynnu ar bwysau'r oergell R134a;

Diagnostig a mesur Oscilloscope/amlfesurydd

• Mesurir paramedrau'r system drwy gysylltu â'r cysylltydd banana;

• Y gallu i fesur paramedrau signalau trydanol pob cydran system (fel synhwyrydd neu actiadur)

Diagnosis uned reoli (gyda'r offeryn sganio)

• Diagnosis drwy OBD 16 – cysylltydd diagnostig pin

• Adnabod yr uned rheoli electronig (ECU)

• Darllen/dileu codau bai

• Arddangos paramedrau'r system weithredu (data byw)

• Ysgogi'r actiaduriaid (yn dibynnu ar yr uned reoli)

• Amgodio/ffurfweddu'r uned reoli (yn dibynnu ar yr uned reoli)

Diagnosis uned rheoli (gweithdrefnau â llaw heb yr offeryn sganio)

• Diagnosteg â llaw o ECU Climatronig

• Gwall wrth ddarllen – gweithdrefnau â llaw

• Arddangos paramedrau'r system weithredu (data byw) – gweithdrefn â llaw

Eraill

• Mae gan y stondin strwythur caeedig – nid yw gwifrau mewnol yn weladwy

• Cyflenwad pŵer: 220V

• Dimensions tua.: (HxLxW): 1680x800x500mm

• Pwysau Nett tua.: 100 Kg

• Gwnaethpwyd yn yr UE

• Tystysgrif CE

Ategolion dewisol

• Osgilloscope modurol

• Offeryn sgan diagnostig OBD

• Gorsaf ailwefru aerdymheru
